ELK Stack?
- 각 서버에 저장된 로그성 데이터를 한곳에 모아서 시각화 하는 Opensource
- Elasticsearch / Logstash / Kibana를 줄여 ELK라고 명칭하고 있었고, fileBeat가 추가되면서 ELK Stack으로 명칭.
Component별 역활
- filebeat : 시스템에 기록된 로그데이터를 logstash로 보내기 위한 역활 (logstash보다 경량화되었고, 로그데이터가 json으로 파싱되어 있는 경우 logstash를 거치지 않고 elasticsearch바로 전송할 수 있다 함)
- Logstash : filebeat에서 받은 로그, 시스템에 기록된 로그데이터를 Elasticsearch로 보내는 역활
- Elasticsearch : logstash에서 전달받은 데이터를 DB화 수행
- Kibana : Elasticsearch에서 정제된 데이터를 시각화 수행
하드웨어 요구사항
|
Component |
Hardware |
설 명 |
비 고 |
|---|---|---|---|
| Elasticsearch | cpu | 8 Core | |
| Elasticsearch | mem | 최소 : 16GB 권장 : 64GB 이상 | 8GB 이하에서 사용시 작동오류 발생할 수 있음 |
| Elasticsearch | disk | SSD 사용 | * ssd에서는 io스케쥴러는 deadline대신 noop으로 변경 cfq : r/r, deadline : 10초, noop : * ATA디스크를 사용해야 할 경우 15K rpm 디스크 사용 * NAS에 데이터 저장은 비권장 |
| Kibana | cpu | 8 Core | |
| Kibana | mem | 최소 1GB 권장 : 4GB 이상 | |
| Kibana | disk | 제약없음 | |
| Logstash | cpu | 2Core | |
| Logstash | mem | 2GB | |
| Logstash | disk | 제약없음 |
* Elasticsearch에서 사용할 디스크 용량 계산 방법 (예상 로그양 * 보관일 ) * 데이터 노드수가 기본적인 용량 계산방법

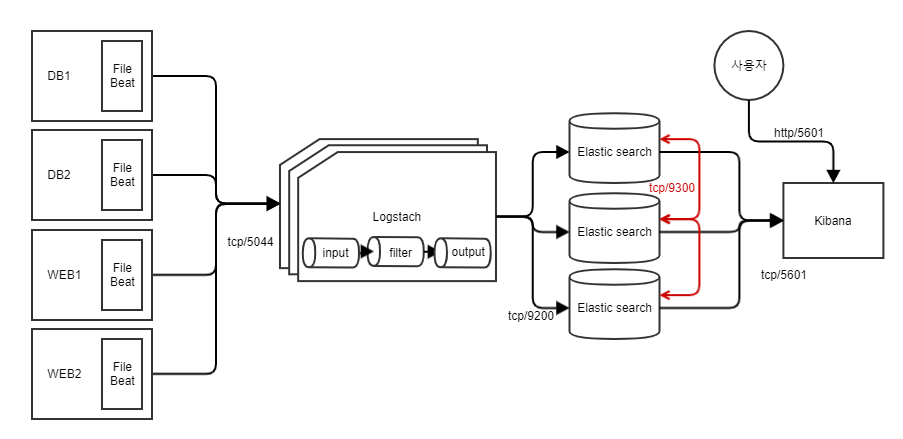

ELK Data Flow
- Node에 설치되는 filebeat대신에 logstash를 설치해서 ElasticSearch로 바로 전송할수 있음.

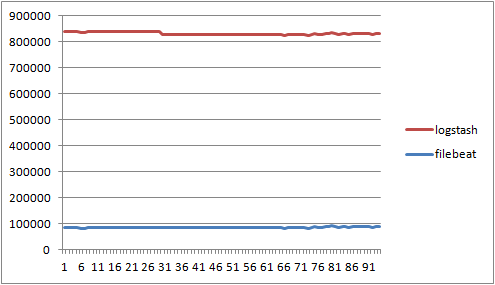

- filebeat / logstash의 RSS메모리 사용량 비교
- 로그 데이터는 초당 1Mbyte씩 전송할수 있게 로그파일 생성, 총 100초동안 초단위로 수집 진행
- 로그 데이터는 초당 1Mbyte씩 전송할수 있게 로그파일 생성, 총 100초동안 초단위로 수집 진행
Elasticsearch 구성
- Elasticsearch 노드 종류
- master node : Elasticsearch의 인덱스 메타데이터, 샤드, 클러스터 상태 정보를 관리하는 역활.. 서버 수량이 많을때 모든 노드가 master역활을 수행할 경우 성능상 부담이 되기 때문에 통상적으로 10대이상 구성될 경우 master/data 노드 분리해서 운영하는것이 best practice
- data node : 실제 데이터를 저장하는 노드
- Cluster기반의 통신정책
- 클라이언트와 Elasticsearch와의 통신을 위한 포트 : tcp/9200
- Elasticsearch노드간의 통신을 위한 포트 : tcp/9300
- 용어 확인 / 비교
|
DBMS (like, mysql) |
Elasticsearch |
|---|---|
| database | index |
| table | type |
| row | document |
| column | field |
| schema | mapping |
| index | index |
| sql | Query DSL |
| select | GET (Rest API사용) |
| update | PUT (Rest API사용) |
| insert | POST (Rest API사용) |
| delete | DELETE (Rest API사용) |
